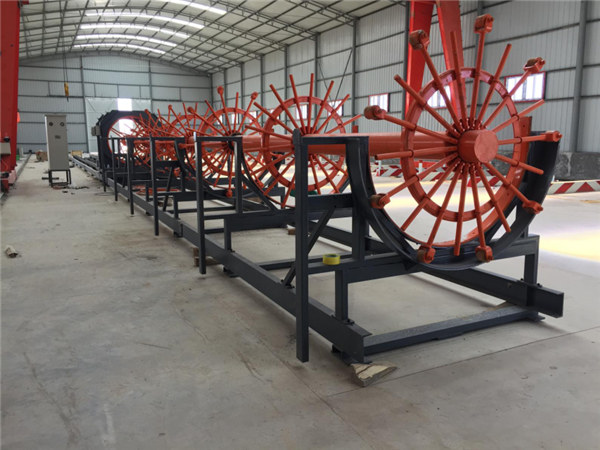

zosilňujúca zvarová zvarová zváračka

Tento pilemaster (zváranie mahine) nastavuje odstupy strmeňov pomocou PLC s vysokou presnosťou.

Popis stroj na zváranie klietok

---

Podľa požiadaviek na konštrukciu sa pozdĺžna tyč posúva cez otvor na pevnom otočnom kotúči ľudským a pripevní sa, zvarí jednu hlavu stĺpikov k pozdĺžnej tyči a rotujúci disk bude vietor a bude sa pohybovať späť na pevnú vzdialenosť na zvarenie špirálová tyč k pozdĺžnej tyči, tak sa vytvorí kôpka (zvarená klietka, výstužná klietka).

Presnosť zváranej klietky: vystužená klietka potrebuje vysokú presnosť odstupu vetiev, tento stroj na zváranie klietky nastavuje rozostup stĺpikov cez PLC, takže môže sľubovať vysokú precíznosť, v skutočnosti je vzdialenosť otáčania ovplyvnená rýchlosťou otáčania a pohybom rýchlosť, takže v riadení PLC, nebude potrebné sa obávať.

Technické parametre:

---

Model	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
Kôš s priemerom.	200-1.250milimetr	300-1500 mm	400 až 2.000 milimetre	400 - 2500 mm
Hmotnosť vlasovej kôry	3000kg	4500kg	6000kg	8000kg
Pozdĺžna tyč dia.	12 - 40 mm	12 - 40 mm	12 - 40 mm	12 - 40 mm
Stierpky priem.	5 do 16 milimetrov	5 do 16 milimetrov	5 do 16 milimetrov	5 do 16 milimetrov
Stúpanie rozstupov	50-450mm	50-450mm	50-450mm	50-450mm
Hydraulická sila	10 MPa	10 MPa	10 MPa	10 MPa
Napájanie (vrátane podávacieho zariadenia)	11 kw	13 kw	23 kw	30 kw
Celkové rozmery (L * W * H)	25 * 1,8 * 2m	29 * 2 * 2,2 m	30 * 2,5 * 2,8 m	43 * 3 * 3,5 m
Celková váha	8T	12T	18T	23T

Charakteristické vlastnosti

---

Vysoká rýchlosť výroby:

Zvyčajne to vyžaduje 10 pracovníkov, rozdelených na dve pracovné zmeny, ktoré pomáhajú pri kŕmení, zváraní a vnútornej inštalácii. Pomocou týchto 10 pracovníkov môže tento stroj vyrábať najmenej 20 hotových klietok jeden deň.

Stabilná kvalita klietky:

V porovnaní s manuálnym vytváraním klietok môže výroba mechanizácie dosiahnuť lepšiu kvalitu klietky s pravidelným špirálovým rozstupom, takže hotové klietky majú rovnaký priemer a tvar, ich kvalita úplne zodpovedá očakávaným štandardom.

Nízke výrobné náklady:

V porovnaní s manuálnym vytváraním klietky nie je potrebná výroba mechanizácie na upevnenie vnútorného krúžku na pozdĺžnych tyčiach pomocou drôtu, čo môže ušetriť 1% materiálových nákladov.

Krátky zdvihací čas:

S pomocou šablóny sú pozdĺžne tyče rovnomerne umiestnené na obvode, takže je ľahké obopnúť dva klietky a ušetriť čas zdvíhania.

Umiestnenie zamestnancov

Normálne 5 pracovníkov na jednu zmenu

Kŕmenie: 2 pracovníci

Zváranie: 1 pracovník

Inštalácia vnútorných krúžkov: 2 pracovníci

Požadovaný počet pracovníkov a ich umiestnenie nie je vždy pevne stanovený, vykonajte zmeny podľa veľkosti klietky

Miera výroby:

1000mm priem. Cage: dve pracovné posuny, 200-260 m denne na stroj;

Priemer 1250 mm Cage: dve pracovné zmeny, 180-230 m za deň na stroj;

Priemer 1500 mm Cage: dve pracovné zmeny, 150-200m za deň na stroj.

Cage šablóny:

Šablóny s rôznym počtom otvorov sú použité na výrobu klietok rôzneho priemeru. Každá šablóna je pre jeden špecifický priemer klietky. Pred výrobou klietok vykonajte príslušnú inštaláciu šablóny. Ak chce kupujúci vyrábať klietky iného priemeru, ale bez zodpovedajúcej šablóny, povedzte nám, existujú dve riešenia: 1. Priamo dodáme nový. 2. Kupujúci môže urobiť podľa nášho poskytnutého dizajnu na miestnom mieste.

Držte kĺb do dlhšej klietky

Existujú dve riešenia pre kĺbový kĺb.

Oceľový kĺbový kĺbový kĺb: kĺbu dvoch krátkych oceľových tyčí do dlhého, potom fixujte dlhé tyče na šablóny a zvárateľnú špirálovú tyč na nich, aby ste vytvorili dlhú klietku.

Kĺbový kĺbový kĺb: vytvorte dve krátke klietky, ktorých dĺžka je rovnaká ako jeho pozdĺžne pruhy. Potom nakŕmiť dve krátke klietky do dlhej.

Inštalácia vnútorných krúžkov

Na zväčšenie nedostatku zvárania odporúčame vykonať montáž vnútorných krúžkov po zvarení klietky do tvaru.

A dodávame zodpovedajúce ohýbačky na výrobu krúžkov. Krúžky, ktoré vytvoril, nie sú úplné kruhy (tvar C) pre jednoduchú inštaláciu.

Požiadavky na miesto inštalácie

1. Stroj by mal byť inštalovaný na rovnom povrchu.

2. Veľkosť miesta inštalácie: stroj 12 M + 2 M: dĺžka 30 m a šírka 5 m

Stroj 18 M + 2 M: dĺžka 50 m a šírka 5 m

3. Markíza by mala byť inštalovaná po inštalácii stroja, inak sa stane prekážkou.

4. Stroj a markíza by mali brať do úvahy konečné doručenie klietky, čo umožňuje jednoduchý prístup do 17 m extrémne dlhého vozíka.

5. Umiestnenie markízy potrebuje dôkladné zváženie, inak sa stane prekážkou počas dodávky hotových klietok.

6. Napájanie: 380V 50KW

Inštalovaná kapacita: 7KW (vrátane zváracích zariadení)

Kolísanie napätia: do 5%

Položte napájací box blízko ovládacej skrinky.

7. Uložená oblasť skladovania klietky by mala byť čo najväčšia, ktorá môže skladovať aspoň 3-dňovú produkciu. Za normálnych okolností sa zhotoví asi 200 metrov dlhá klietka (2 pracovné zmeny).

8. Na inštaláciu stroja je potrebný žeriav a hladinomer. Aspoň jeden pracovník kupujúceho by sa mal zúčastniť na inštalácii stroja a skúšobnej prevádzke, aby získal základné vedomosti o tom, ako prevádzkovať a udržiavať tento stroj.
